ما هو الفرق بين النحاس المطلي بالنيكل والنحاس المطلي بالقصدير؟

دور:تتمتع جميع أنواع الطلاءات بميزة مشتركة ، والتي يمكن أن تكون مقاومة للتآكل (تحسن القدرة المضادة للأكسدة) وتلعب دورًا زخرفيًا.

نحاس مطلي بالنيكل:بعد الطلاء الكهربائي ، يتمتع باستقرار كيميائي جيد في الغلاف الجوي ومحلول قلوي ، وليس من السهل تغيير اللون ، ويتأكسد فوق 600 درجة مئوية ، وله صلابة عالية ، ويسهل تلميعه. العيب هو المسامية ، وسطح مطلي بالنيكل يبدو أكثر إشراقًا. تشعر بالنعومة على اليد. لديه التصاق قوي نسبيا ومقاومة التآكل.

طلاء القصدير النحاس:إنه يتمتع باستقرار كيميائي عالٍ ، ويكاد يكون غير قابل للذوبان في المحاليل المخففة لحمض الكبريتيك وحمض النيتريك وحمض الهيدروكلوريك ، وله أداء لحام جيد. يحمي طلاء القصدير من التداخل الكهرومغناطيسي. تبدو تلك المطلية بالقصدير بيضاء اللون ، وليست جميلة المظهر ، وستكون هناك طبقة من رغوة الصفيح ذات اللون الرمادي الداكن عندما تلمسها بيديك.

طلب:

اعتمادًا على التطبيق ، يمكن اختيار طلاء النيكل أو القصدير.

1. إذا كان جزءًا من المظهر ، فاختر طلاء النيكل بشكل عام ، وهو أملس وجميل ، ولا يتغير اللون بعد اختبار درجة الحرارة العالية.

2. إذا كان مطلوبًا أن يكون لديه موصلية كهربائية قوية ، فيجب أن يكون سطح القضيب النحاسي معلبًا.

3. إذا كان مكونًا داخليًا ، مثل درع EMI على لوحة PCB ، فكله مطلي بالقصدير (طلاء برميل) ، وبعض الطبقات السفلية مطلية بالنيكل أولاً ثم مطلية بالقصدير.

ما يلي هو اختبار مقارن لتغير الموصلية قبل وبعد طلاء القصدير والطلاء بالنيكل لقضبان النحاس:

1. اختبار تغيير الموصلية قبل وبعد تعليب قضبان النحاس:

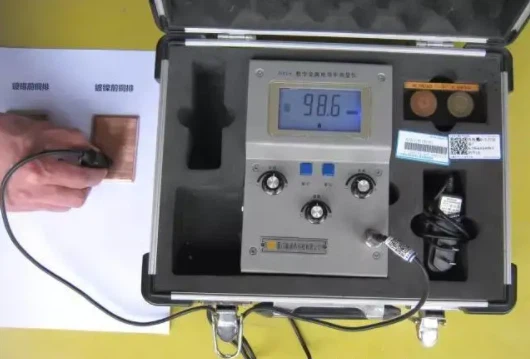

الشكل 1: موصلية الشريط النحاسي قبل التعليب هي 98.6 بالمائة IACS

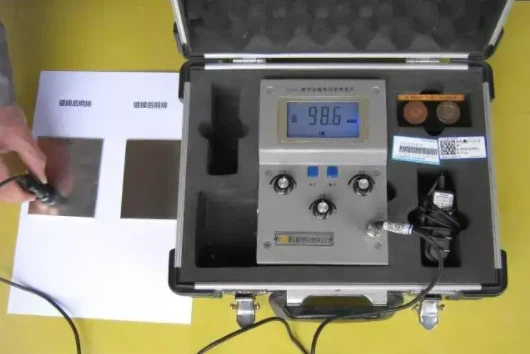

الشكل 2: موصلية الشريط النحاسي بعد التعليب أكبر من 98.6٪ IACS ، وهي أعلى قليلاً من تلك التي كانت قبل التعليب (يمكن أيضًا تعديل المقبض المتوسط)

2. اختبار تغيير الموصلية قبل وبعد طلاء النيكل على قضبان النحاس:

الشكل 3: الموصلية لقضيب النحاس قبل طلاء النيكل هي 98.6٪ IACS

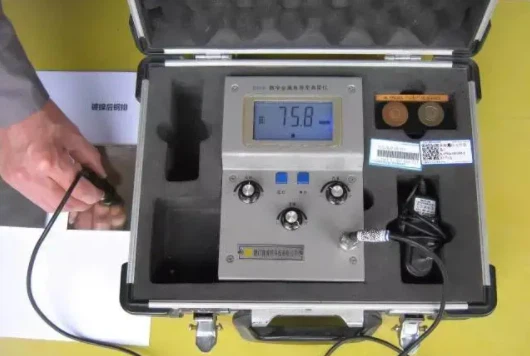

الشكل 4: الموصلية لقضيب النحاس بعد طلاء النيكل 75.8٪ IACS ، وهو أقل بنسبة 22.8٪ IACS من ذلك قبل طلاء القصدير

من نتائج الاختبار أعلاه لتغيير الموصلية لقضبان النحاس قبل وبعد طلاء القصدير والطلاء بالنيكل ، يتضح أنه عندما تكون عينتا شريط النحاس من نفس المادة ، تزداد موصلية سطح الشريط النحاسي قليلاً بعد طلاء بالقصدير ، في حين أن سطح قضيب النحاس يوصل الكهرباء بعد طلاء النيكل. تم تخفيض المعدل بشكل كبير بنسبة 22.8 بالمائة IACS ، أي أن أداء التوصيل انخفض بنسبة 23 بالمائة. لذلك ، يوصى بشدة بمعالجة سطح القضيب النحاسي بطلاء القصدير كأفضل سياسة. إذا كان عليك أن تختار عملية طلاء النيكل مع سطوع أفضل ، فيجب أن يكون عمود النحاس مشتقًا.
