بسبار مغلفة: ابتكار مدمج في إلكترونيات الطاقة

لقد برز قضيب التوصيل الرقائقي كمكون كهربائي متعدد الاستخدامات، ويتميز بخصائص الحث المنخفض- التي تجعله مناسبًا بشكل خاص لتطبيقات محولات الطاقة المتوسطة- والعالية-. وإلى جانب اعتمادها على نطاق واسع في أنظمة طاقة الرياح والطاقة الشمسية، تلعب هذه التكنولوجيا دورًا حاسمًا في محولات التردد والمقومات وغيرها من أجهزة الطاقة الإلكترونية، مما يجعلها حجر الزاوية لتطوير البنية التحتية الكهربائية الحديثة. ومن خلال مقارنة قضبان التوصيل المصفحة مع البدائل التقليدية، يسلط هذا التحليل الضوء على تفوقها الفني وأهميتها الصناعية المتزايدة.

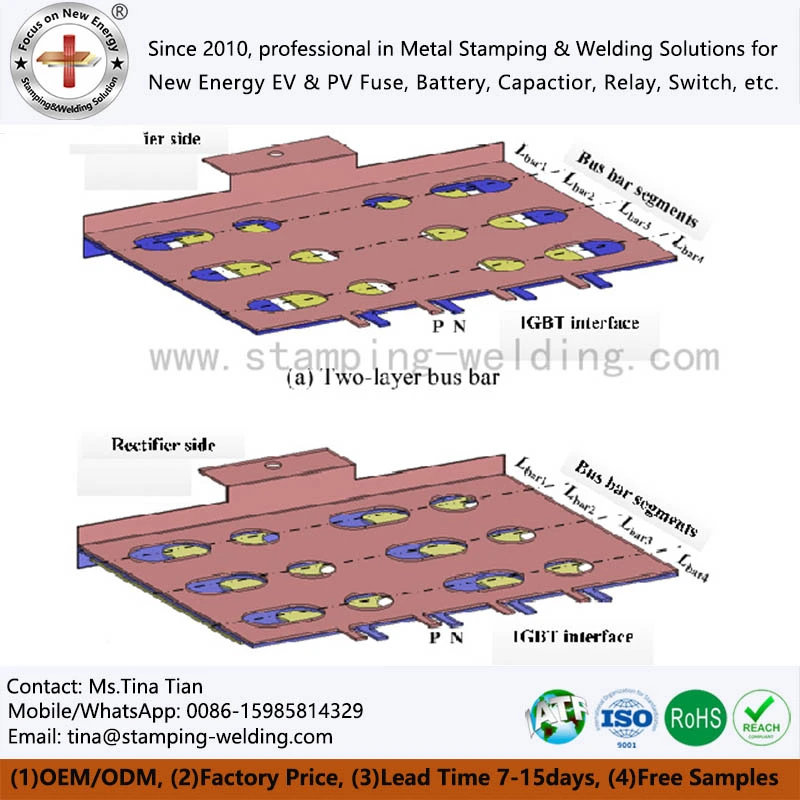

من الناحية الهيكلية،بسبار النحاس مغلفة-يشار إليه أيضًا باسم شريط التوصيل المركب أو شريط التوصيل المخصص لحلول الحماية الكهربائية في الأدبيات التقنية-يشبه "الطريق السريع" متعدد-الطبقات للتيارات الكهربائية (انظر الشكل 1). على عكس أنظمة الأسلاك التقليدية التي تعتمد على تكوينات كبيرة الحجم ومكثفة للعمالة-، فإن هذا الابتكار يدمج الطبقات الموصلة والعازلة في تصميم موحد وموفر للمساحة-. والنتيجة هي نظام ذو سلوك كهربائي يمكن التنبؤ به، مع الحد الأدنى من الخسائر الحثية، ومقاومة قوية للتداخل الكهرومغناطيسي، وموثوقية تشغيلية استثنائية. وقد مكّنت هذه الخصائص، بالإضافة إلى عمليات التجميع المبسطة، من دمجها في وحدات الطاقة العالية-، والبنية الأساسية للطاقة المتجددة، وأنظمة الجر الكهربائي، ووحدات تحويل الطاقة{10}}الواسعة النطاق.

مزاياشريط الحافلة الرقائقي للاتصالاتتمتد عبر أبعاد متعددة. ومن الناحية الاقتصادية، فهي توفر تكاليف تصنيع منخفضة دون المساس بالسلامة أو المتانة. تحقق بنيتها المدمجة كفاءة مكانية كبيرة، وغالبًا ما تشغل أقل من نصف الحجم الذي تتطلبه الحلول التقليدية. كهربائيًا، يعمل التصميم بطبيعته على منع الحث والمقاومة من خلال مسارات تيار مصممة بعناية. يتم تقليل أخطاء التثبيت إلى الحد الأدنى بسبب إجراءات التجميع الموحدة، بينما يتفوق الأداء الحراري على الكابلات التقليدية، كما يتضح من ارتفاع درجة الحرارة بشكل أبطأ تحت أحمال تيار مكافئة.

يكمن الاختلاف الحاسم في قدرته على تخفيف ارتفاعات الجهد الناتجة عن الحث الطفيلي في دوائر الطاقة. على الرغم من أن الأساليب التقليدية لتوصيل أجهزة التبديل و-مكثفات ربط التيار المستمر-مثل الألواح النحاسية المتوازية، أو الكابلات الملتوية، أو الترتيبات المحورية-تحمل كل منها قيودًا، فإن تصميم شريط التوصيل المصفح يعالج أوجه القصور هذه بشكل كلي. على سبيل المثال، تعاني الصفائح النحاسية المتوازية، على الرغم من سهولة تصنيعها، من مشكلات مستمرة في الحث المتبادل. بالرغم من أن الكابلات الملتوية-فعّالة من حيث التكلفة، إلا أنها تظهر قدرة تيار ضعيفة ومحثة ذاتية زائدة-. تعمل التصميمات المحورية على تقليل الحث المتبادل ولكنها تكون باهظة التكلفة بالنسبة لسيناريوهات الطاقة- العالية.

في المقابل،BusBarبالنسبة للبناء الطبقي لشركة Power Electronics، يتم استبدال الألواح النحاسية الموصلة بمواد عازلة عازلة، مما يشكل شكلًا مسطحًا ومتكاملًا. يؤدي هذا التكوين في نفس الوقت إلى توسيع المقطع العرضي الفعال للتيار-الحمل- وتحسين تبديد الحرارة. وعلى وجه الخصوص، تحمل الطبقات الموصلة المتجاورة تيارات متعاكسة، مما يؤدي إلى إنشاء مجالات مغناطيسية تلغي بعضها بعضًا مما يقلل بشكل كبير من الحث الموزع-وهو إنجاز كبير في إدارة ضغوط الجهد العابر.

من خلال دمج الكفاءة الكهربائية مع التطبيق العملي الميكانيكي، يمثل BusBar for Switch نقلة نوعية في توزيع الطاقة. وتستمر قدرتها على تحقيق التوازن بين الأداء والتكلفة وقابلية التوسع في دفع الاعتماد عبر الصناعات التي تكون فيها كثافة الطاقة والموثوقية ذات أهمية قصوى.
