مقدمة واختيار المكونات الكهربائية الأساسية PDU -- الصمامات
May 13, 2022
مقدمة واختيار المكونات الكهربائية الأساسية PDU -- Fuse
فتيل مركبة الطاقة الجديدة هو آخر جدار حماية لحماية الجهد العالي في مركبة الطاقة الجديدة (المصهر هو آخر جهاز حماية فعال عندما تفشل جميع وسائل الحماية الأخرى).

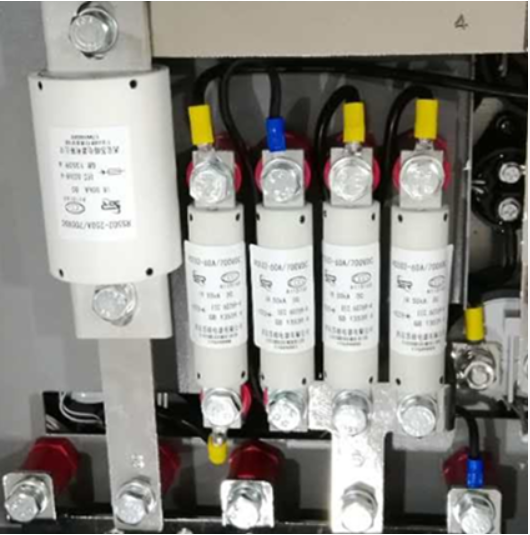

دعونا أولاً نلقي نظرة على صندوق توزيع الطاقة عالي الجهد ، والمشار إليه باسم PDU (وحدة توزيع الطاقة) ، وهي وحدة توزيع الطاقة عالية الجهد في حل نظام الجهد العالي لمركبات الطاقة الجديدة. يتم توصيل المكونات عالية الجهد كهربائيًا من خلال قضيب التوصيل ووصلة الأسلاك لتوفير التحكم في الشحن والتفريغ والتحكم في تشغيل المكونات عالية الجهد والحمل الزائد للدائرة وحماية الدائرة القصيرة وأخذ عينات الجهد العالي والتحكم في الجهد المنخفض وغيرها وظائف لنظام الجهد العالي لمركبات الطاقة الجديدة لحماية ومراقبة تشغيل نظام الجهد العالي. . يمكن أن تدمج PDU أيضًا التحكم الرئيسي في BMS ووحدة الشحن ووحدة التحكم DC ووحدة التحكم PTC ووظائف أخرى. بالمقارنة مع PDU التقليدية ، هناك المزيد من وحدات وظائف السيارة ، والتي تكون أكثر تكاملاً في الوظيفة وأكثر تعقيدًا في الهيكل ، مع تبريد الماء أو تبريد الهواء ، إلخ. هيكل تبديد الحرارة. تكوين PDU مرن ويمكن تخصيصه وتطويره وفقًا لمتطلبات العملاء ، والتي يمكن أن تلبي احتياجات العملاء المختلفين والنماذج المختلفة. وحدة فصل البطارية BDU (وحدة فصل البطارية) ، المصممة خصيصًا للجزء الداخلي من حزمة البطارية ، هي أيضًا نوع من صندوق توزيع الجهد العالي.
إدخال مبدأ الصمامات التفجيرية:
وظيفة المصهر: في ظل الظروف العادية ، يلعب المصهر دور توصيل الدائرة في الدائرة ؛ في ظل ظروف غير طبيعية (الحمل الزائد) ، يعمل المصهر كعنصر حماية أمان في الدائرة ، والذي يمكنه قطع الدائرة بأمان وحمايتها من خلال المصهر الخاص به. تتمثل وظيفة المصهر في حماية المعدات الكهربائية ومنع تلف المعدات الكهربائية بسبب الحمل الزائد.
ثلاث معلمات رئيسية للصهر
1. الفولطية المقدرة.
2. تيار مستمر.
3. كسر الحد: هذا هو الحد الأقصى لتيار الدائرة القصيرة الذي يمكن أن ينكسر فيه المصهر بشكل موثوق في ظل ظروف الخطأ ، وهو أحد المؤشرات الفنية الرئيسية للمصهر.
الاختيار الأساسي للصمامات
1. فهم الاحتياجات الأولية للعملاء: مثل الفولتية المقدرة ، التيار المقنن ، ذروة الشحن والتفريغ الحالية ، مدة الذروة الحالية ، الأداء الزلزالي ، متطلبات بيئة العمل ، الارتفاع ، متطلبات الحياة ، إلخ ؛
2. جهد التشغيل للمصهر لا يقل عن الجهد المقنن لوحدة PDU.
3. استمر في تضييق النطاق وفقًا للتيار المقنن وتيار الذروة ، واختر مرحلًا أكبر من التيار المقدر وأصغر من تيار الذروة. على سبيل المثال ، التيار المقدر لـ PUD هو 200A ، وتيار الذروة هو 400A ، والتيار المقدر للصهر يجب أن يكون 300A أو 350A.
4. نظرًا لأن المصهر يتم نفخه بواسطة الطاقة الحرارية ، فإن الطاقة الحرارية تتأثر بالتوصيل الحراري ، وتبريد الهواء ، والتبريد السائل ، وعامل التردد ، والعوامل البيئية لمبيت تركيب المصهر ، لذلك من الصعب تقدير عمر الخدمة بدقة. يتم تحديد التيار المقدر للصمامات بشكل عام وفقًا للتجربة: يبلغ التيار المقدر للصهر مرتين إلى 2.5 ضعف التيار المقدر لوحدة PDU ، ولكنه لا يتجاوز تيار الذروة لوحدة PDU.
5. تابع جدول منحنى وقت نفخ الصمامات ، وصحح ما إذا كانت مدة ذروة PDU الحالية أقل من وقت نفخ المصهر. إذا كان أقل من وقت نفخ المصهر ، فسيكون التحديد الأولي صحيحًا.
6. من حيث المبدأ ، يوصى بإجراء الاختبار عبر الإنترنت ؛ يعد نظام الجهد العالي نظامًا معقدًا للغاية ، ويجب مراعاة عوامل مثل مستوى تحمل الجهد للمواد الأخرى والتصميم الكهربائي وتصميم التيار الزائد للقضبان النحاسية وعملية التجميع وعوامل أخرى بشكل شامل.
