أشرطة التوصيل المرنة لموصل البطارية
في تصميم السيارات الكهربائية (EVs)، والمركبات الكهربائية الهجينة (HEVs)، وأنظمة تخزين الطاقة (ESS)، وحزم البطاريات الصناعية المتطورة، لا يؤثر الاتصال بين وحدات البطاريات وأنظمة الإدارة على كفاءة نقل الطاقة فحسب، بل يؤثر أيضًا بشكل مباشر على السلامة ودورة حياة السيارة بأكملها. على الرغم من أن أحزمة الأسلاك الدائرية التقليدية ناعمة، إلا أنها تشغل مساحة كبيرة ولها تأثير كبير على الجلد في ظل التيار العالي؛ على الرغم من أن القضبان النحاسية الصلبة يمكن أن تحمل تيارات عالية، إلا أنها لا تستطيع التعامل مع التمدد الحراري والانكماش الناتج أثناء شحن البطارية وتفريغها، بالإضافة إلى الاهتزازات الشديدة الناتجة عن تشغيل السيارة. تم إنشاء قضبان التوصيل المرنة لموصل البطارية لمعالجة هذا التناقض. باعتبارنا مبتكرًا في مكونات توصيل البطارية، فإننا نعتمد تقنية لحام نشر رقائق النحاس المتقدمة لتحقيق الترابط المعدني على المستوى الذري لرقائق النحاس متعددة- ذات النقاء العالي- تحت درجة حرارة عالية وضغط مرتفع، وتكوين أطراف نحاسية عالية الدقة - ذات قوة عالية في كلا الطرفين.
- إيمان سريع
- ضمان الجودة
- خدمة عملاء 24/7
مقدمة المنتج

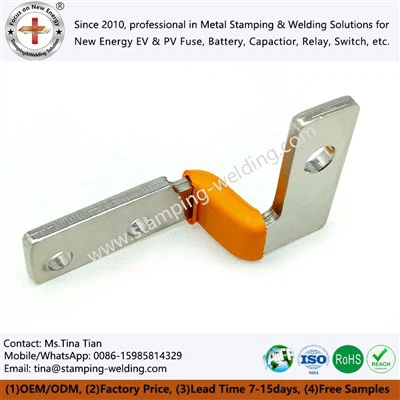

تعتمد أشرطة التوصيل المرنة لموصل البطارية، المصممة خصيصًا لسيناريوهات توصيل البطارية، على التقنية الأساسية المتمثلة في اللحام بنشر رقائق النحاس متعدد الطبقات. بفضل الهيكل المرن، والموصلية منخفضة المقاومة، والموثوقية العالية، والقدرة على التكيف البيئي القوي، فقد أصبح مكونًا أساسيًا تمت ترقيته للتوصيلات الداخلية لحزم بطاريات الطاقة، ومجموعات بطاريات تخزين الطاقة، وإمدادات طاقة السيارات، ومعدات بطاريات الليثيوم الصناعية، والآلات المتكاملة لتخزين الطاقة الكهروضوئية. إنه ليس مجرد موصل، ولكنه أيضًا حل هندسي لحل تعويض اهتزاز نظام البطارية، والتمدد الحراري والانكماش، والأسلاك المكانية، والنقل المستقر للتيار العالي. فهو يساعد الشركات المصنعة للمعدات ومتكاملي الأنظمة على تقليل معدلات الفشل، وتحسين كثافة الطاقة، وإطالة عمر النظام، وتقليل تكاليف دورة الحياة الكاملة من المصدر.
القيمة الهندسية الأساسية
فشل الاتصال بسبب الاهتزاز والتأثير
الاهتزاز المستمر الناتج عن تشغيل السيارة، والتعامل مع المعدات، وما إلى ذلك، يؤدي بسهولة إلى فشل قضبان النحاس الصلبة (الارتخاء، والكسر، وضعف الاتصال، وما إلى ذلك). تعمل قضبان التوصيل المرنة لموصل البطارية على امتصاص الاهتزاز والتأثير من خلال رقائق النحاس متعددة الطبقات-، مما يؤدي إلى التخلص من مخاطر الارتخاء والكسر من الناحية الهيكلية.
01
أضرار الإجهاد الهيكلي الناتج عن التمدد الحراري للبطارية
يؤدي التمدد/الانكماش الحراري للبطارية أثناء الشحن/التفريغ إلى إجهاد هيكلي وإتلاف الأعمدة والأقواس. يحل قضيب التوصيل النحاسي المرن هذه المشكلة عن طريق التمدد والثني المرن، مما يعوض تلقائيًا عن الإجهاد الحراري.
02
مساحة ضيقة وأسلاك صعبة في حزم البطاريات الكثيفة
تتطلب حزم البطاريات الحديثة تكاملًا عاليًا ومساحة صغيرة، حيث يصعب توصيل قضبان النحاس الصلبة. تعمل قضبان التوصيل المرنة المصنوعة من رقائق النحاس متعددة الطبقات على تمكين -ثني نصف القطر الصغير، وملاءمة التخطيطات الضيقة وتحسين استغلال المساحة.
03
ارتفاع الحرارة والفقد في ظل-ناقل الحركة الحالي العالي
تتسبب توصيلات البطارية ذات التيار العالي-بسهولة في ارتفاع الحرارة وشيخوخة الخلايا بسبب التوصيل غير المتساوي. يتميز النحاس BusBar المرن بانتشار -رقائق النحاس الملحومة عالية النقاء-، مما يضمن مقاومة منخفضة وتيارًا موحدًا وتوليد حرارة أقل.
04
معلمات محددة
قيمة المقاومة
في ظل بيئة قياسية تبلغ 20 درجة، تكون قيمة مقاومة شريط النحاس المرن المصفح لكل وحدة طول (مثل 1 متر) عادةً 0.01-0.1 Ω، اعتمادًا على السُمك وعدد الطبقات وجودة عملية لحام الانتشار لرقائق النحاس. خاصية المقاومة المنخفضة يمكن أن تضمن نقل الطاقة بكفاءة وتقليل خسائر تسخين المقاومة.
القدرة الاستيعابية الحالية:
وترتبط ارتباطًا وثيقًا بعوامل مثل-مساحة المقطع العرضي وسمك رقائق النحاس ودرجة الحرارة المحيطة. مثال: اتصال مرن بمساحة مقطع عرضي - تبلغ 100 ملليمتر مربع وسمك شريط توصيل مرن نحاسي يبلغ 0.15 ملم يمكن أن يحافظ على قدرة حمل تيار تبلغ حوالي 300-400 أمبير عند 40 درجة. في التطبيقات العملية، من الضروري التقييم والضبط بشكل معقول بناءً على بيئة العمل وظروف تبديد الحرارة.
نصف قطر الانحناء
تتمتع قضبان التوصيل النحاسية للسيارات بمرونة ممتازة، مع حد أدنى لنصف قطر الانحناء عادةً يتراوح بين 3 إلى 5 أضعاف سُمكها. على سبيل المثال، يمكن أن يكون للوصلة الناعمة بسمك إجمالي 3 مم حد أدنى لنصف قطر الانحناء يبلغ 9-15 مم ويمكن توصيلها بمرونة وتركيبها في مساحات ضيقة.
مصانعنا
يقع المقر الرئيسي في شيامن، وهو مجهز بقاعدة إنتاج ذكية ومركز للبحث والتطوير، ونحن نواصل الاستثمار في ابتكار تكنولوجيا توصيل معادن الطاقة الجديدة ونلتزم بأن نصبح شريكًا جديرًا بالثقة في مجال الطاقة الخضراء. القدرة الإنتاجية لديناأشرطة التوصيل المرنة لموصل البطاريةهو 150,000 مجموعة/شهر. لدينا القدرة الإنتاجية الكافية لتلبية احتياجاتك.
اتصل بنا
لا يشكل الاستفسار التزامًا ملزمًا بتقديم طلب. نحن نرحب ترحيبًا حارًا بجميع أنواع الاستفسارات حول منتجاتنا وأسعارنا ومواصفاتنا والخدمات ذات الصلة، وسوف نقوم بالرد عليك بمعلومات احترافية ومفصلة في الوقت المناسب.
