شريط الحافلات المرن ذو الجديلة النحاسية
تعتبر قضبان التوصيل المرنة ذات الجديلة النحاسية مكون اتصال موصل موثوق به للغاية يستخدم على نطاق واسع لتلبية هذه الاحتياجات الهندسية. يستخدم هذا المنتج -هيكلًا مجدولًا من الأسلاك النحاسية عالي النقاء، مما يشكل أطراف توصيل عالية من خلال اللحام بالضغط أو عمليات الضغط البارد، مما يحقق مزيجًا من الاتصال المرن ونقل التيار العالي. يمتص هيكلها الاهتزاز الميكانيكي بشكل فعال، ويعوض أخطاء التثبيت، ويؤسس مسارًا كهربائيًا مستقرًا وآمنًا بين أنظمة البطاريات ووحدات الطاقة والمعدات الكهربائية. بالنسبة لمجموعات بطاريات مركبات الطاقة الجديدة، وأنظمة القيادة الكهربائية، وخزانات بطاريات تخزين الطاقة، والمعدات الكهربائية عالية الطاقة-، فإن الحافلات المرنة المضفرة النحاسية ليست مجرد موصلات موصلة للكهرباء ولكنها أيضًا مكونات هيكلية رئيسية لتحسين استقرار النظام وسلامته.
- إيمان سريع
- ضمان الجودة
- خدمة عملاء 24/7
مقدمة المنتج

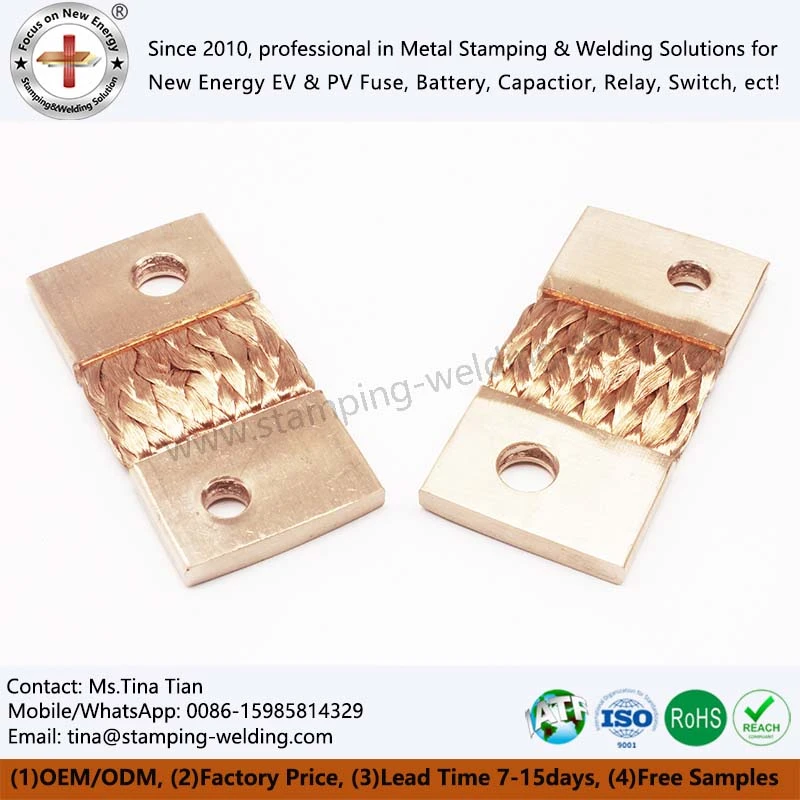

يتم تصنيع قضبان التوصيل المرنة ذات الجدائل النحاسية من آلاف-الأسلاك النحاسية التحليلية ذات القطر الدقيق للغاية، والمتشابكة باستخدام-آلة تجديل عالية الدقة. وعلى عكس قضبان التوصيل الصلبة التقليدية، فإنها تحافظ على موصلية عالية لمنطقة المقطع العرضي-بينما تتمتع بمرونة فيزيائية قريبة من-الكابل-.
1. تعويض الإزاحة متعدد-الأبعاد: نظرًا لبنيته المضفرة الفريدة، يمكن لهذا المنتج التحرك بحرية في الاتجاهات الأفقية والرأسية والالتوائية. تعمل هذه "المرونة-المتعددة الأبعاد" على التعويض بشكل مثالي عن اختلالات التثبيت وتمتص الاهتزازات الهيكلية الناتجة عن تشغيل المعدات.
2. تبديد حرارة مساحة السطح عالي الكفاءة: الشبكة الدقيقة التي يتكون منها الهيكل المضفر تزيد بشكل كبير من مساحة السطح المكافئة للموصل. بالمقارنة مع قضبان التوصيل النحاسية الصلبة التي لها نفس منطقة المقطع العرضي-، تتمتع الموصلات المضفرة بكفاءة فائقة في نقل الحرارة، مما يقلل بشكل فعال من ارتفاع درجة الحرارة أثناء التشغيل المستمر للتيار العالي-.
المزايا المادية: نقاء ومتانة النحاس الإلكتروليتي هي حجر الزاوية في أدائه.
-نحاس إلكتروليتي عالي النقاء (T2/C11000)
محتوى النحاس أكبر من أو يساوي 99.95%. وهذا لا يضمن مقاومة منخفضة للغاية للتيار المستمر فحسب، بل يضفي أيضًا ليونة ممتازة على الأسلاك النحاسية، مما يضمن عدم حدوث كسر بسبب إجهاد المعدن بعد الملايين من اختبارات الثني لقضبان التوصيل المرنة.
طلاء دقيق بالقصدير/النيكل
بالنسبة للبيئات القاسية لحزم بطاريات الطاقة الجديدة وطاقة الرياح الساحلية، فإننا نقدم معالجة موحدة للأسطح. لا يعمل الطلاء على تحسين مقاومة الأكسدة فحسب، بل يعزز أيضًا مقاومة نقاط الاتصال للتآكل الكهروكيميائي.
امتثال خالٍ من الرصاص-.
تتوافق جميع المواد تمامًا مع التوجيهات البيئية لـ RoHS وREACH، وتلبي متطلبات الوصول إلى سلسلة التوريد الخضراء العالمية للأسلاك النحاسية المضفرة.
عملية التصنيع ومزاياها: ضمان اتساق الدرجة الصناعية-.
| التحكم الآلي في التضفير والتوتر | لقد قدمنا عدة آلات تجديل آلية عالية السرعة- ومزودة بنظام دقيق لتعليقات الشد. أثناء عملية التضفير، يظل شد كل سلك نحاسي ثابتًا للغاية. يؤدي هذا إلى تجنب الالتواء "الثعباني-" أو الشد غير المتساوي للخيط المضفر الناتج عن التوتر غير المتساوي، مما يضمن أن قيمة المقاومة والقطر الخارجي لكل متر من المنتج يتوافق تمامًا مع تفاوتات الرسم، مما يسهل التجميع الآلي للعملاء. |
| عملية التنظيف بالموجات فوق الصوتية | أثناء عملية التضفير، قد تبقى كميات ضئيلة من الشحوم أو الغبار على الأسلاك النحاسية، مما يشكل خطرًا مميتًا في تطبيقات -الجهد العالي والتيار-العالي. لقد قمنا بإدخال عملية تنظيف بالموجات فوق الصوتية قبل التجعيد لإزالة الملوثات المجهرية تمامًا من سطح السلك النحاسي، مما يزيل احتمالية التآكل الكهروكيميائي وسوء الاتصال بالمصدر. |
| النقش بالليزر-وإمكانية التتبع الكامل للعملية | لتلبية احتياجات تتبع الجودة للعملاء-المتميزين، نقدم خدمات الحفر بالليزر على سطح الوحدة الطرفية، والتي يمكنها وضع علامة على رقم الطراز ورقم الدفعة وحتى رموز QR. يحتوي كل موصل مرن على "بطاقة هوية" فريدة خاصة به. في حالة وجود أي خلل، يمكن إرجاعه بسرعة إلى مجموعة المواد الخام وآلة الإنتاج، مما يقلل بشكل كبير من مخاطر إدارة الجودة للعميل. |
مزايا التصميم: التفكير الهندسي يتخلل كل التفاصيل
تصميم تعويض مرن
ولمعالجة التمدد الحراري والانكماش لحزمة البطارية أثناء الشحن والتفريغ، يمكن للهيكل المضفر أن يمتص ±15% من تغيرات الطول، مما يمنع تشقق الإجهاد الناتج عن التوصيلات الصلبة.
تصميم واجهة وحدات
تضمن أبعاد الاتصال القياسية في كلا الطرفين التوافق مع فتحات تركيب وحدة البطارية السائدة، مما يقلل من تكاليف تعديل خط الإنتاج للعملاء.
تصميم تحسين المساحة
بالمقارنة مع قضبان التوصيل النحاسية التقليدية، تتميز الموصلات المرنة المضفرة بالمرونة والقابلة للطي، مما يتيح مسارات أسلاك أكثر مرونة ضمن مساحة حزمة البطارية المحدودة وتجنب التداخل الكهرومغناطيسي الناتج عن ازدحام الأسلاك.
تصميم التكرار الآمن
يتمتع الهيكل المضفر بخصائص "موصلية المسارات المتعددة"؛ حتى لو انكسر سلك نحاسي محلي، فلا يزال من الممكن نقل التيار عبر مسارات أخرى، مما يمنع الفشل الفوري ويوفر وقتًا مؤقتًا للخطأ للنظام.
اتصل بنا
إذا كنت مصادرحزام أرضي من النحاس المضفرلأنظمة بطاريات المركبات الكهربائية أو المعدات الكهربائية ذات التيار العالي-، يمكن لفريقنا الهندسي دعم التصميم الهيكلي المخصص وحلول التصنيع الموثوقة والمصممة وفقًا لمتطلبات مشروعك.
