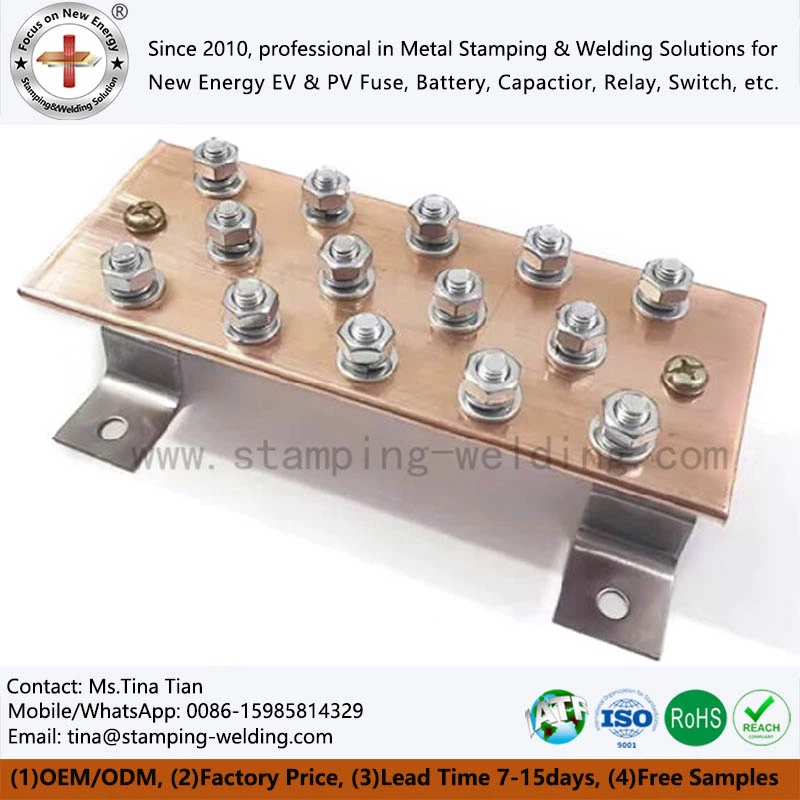

التأريض بسبار تمغب النحاس
يعد قضيب التوصيل الأرضي Tmgb Copper مكونًا أساسيًا للبنية التحتية الأرضية (الربط المتساوي الجهد) لأنظمة الاتصالات والطاقة الحديثة. وباعتبارها نقطة اتصال مركزية لجميع فروع التأريض، فإنها تحقق الوظائف الحاسمة المتمثلة في التفريغ الآمن للأخطاء وتيارات البرق وموازنة إمكانات المعدات. بشكل أساسي، فهو يستخدم ناقلًا نحاسيًا عالي التوصيل- لتوحيد دوائر التأريض لأجهزة متعددة، مما يوفر مرجعًا محتملاً صفرًا- للسيناريوهات المهمة مثل مراكز البيانات وغرف الاتصالات. إنه بمثابة "مركز التأريض" الذي يضمن سلامة الأفراد والتشغيل المستقر للمعدات.
- إيمان سريع
- ضمان الجودة
- خدمة عملاء 24/7
مقدمة المنتج
يعد قضيب التوصيل الأرضي Tmgb Copper أحد مكونات العقدة المهمة في الأنظمة الكهربائية المسؤولة عن مركزية موصلات التأريض وتوزيعها. يتم تركيبه عادةً في غرف المعدات، أو غرف التوزيع، أو الخزانات، أو أنظمة التأريض في غرف الكمبيوتر من أجل التأريض الموحد، والربط متساوي الجهد، وتخفيف التيار الزائد.
تم تصنيع هذا المنتج من نحاس T2 عالي النقاء-، ويتميز بموصلية تتجاوز 99.9%، مما يضمن مقاومة منخفضة وارتفاع درجة الحرارة المنخفضة في سيناريوهات الحمل -العالي وسيناريوهات التأريض المتعددة-. يمكن معالجة السطح بشكل اختياري باستخدام طلاء القصدير أو النيكل أو الفضة لمقاومة التآكل، مما يضمن التشغيل المستقر على المدى الطويل-في البيئات الرطبة أو الملحية أو البيئات المسببة للتآكل.
كمكون أساسي لحلول أنظمة التأريض الاحترافية، يتم استخدام سلسلة قضبان التوصيل النحاسية TMGB من Apollo على نطاق واسع في أنظمة تخزين الطاقة الجديدة، ومواقع اتصالات 5G، ومراكز بيانات IDC، والمحطات الفرعية ذات الجهد العالي-، وأنظمة التحكم الإلكترونية في النقل بالسكك الحديدية، مما يوفر للعملاء دعم تأريض كهربائي آمن وموثوق وقابل للتخصيص.
هيكل المنتج وميزات التصميم
| -الجسم الرئيسي من النحاس عالي التوصيل |
باستخدام T2 الأكسجين عالي النقاء-النحاس الحر (النحاس أكبر من أو يساوي 99.9%)، يوفر هذا المنتج مقاومة منخفضة وموصلية ممتازة. وهذا يضمن المعادلة المحتملة ودقة تحويل التيار داخل نظام التأريض. إنه يوفر مقاومة ممتازة للإجهاد الحراري وقوة ميكانيكية، مما يجعله مناسبًا لبيئات التوقف-البدء- ذات التردد العالي والتحميل المستمر. |
| عملية الختم والتشكيل الدقيقة |
يتم تشكيل شريط ناقل اللوحة الخلفية باستخدام الختم والثني باستخدام الحاسب الآلي، مع التحكم بدقة موضع الثقب في حدود ±0.05 مم. يتم إزالة حواف كل فتحة اتصال وشطبها لضمان التثبيت المحكم والقضاء على مخاطر مقاومة التلامس. يمكن تخصيص موضع الثقب والطول والسمك والتكوين النهائي وفقًا لرسومات العملاء، مما يدعم الإنتاج الضخم لـ OEM/ODM. |
| حماية السطح والطلاء الموصل |
تتوفر مجموعة متنوعة من التشطيبات السطحية، بما في ذلك طلاء القصدير، وطلاء النيكل، وطلاء الفضة. الطلاء موحد وكثيف، مع مقاومة قوية للأكسدة، مما يجعله مناسبًا للبيئات الخارجية والبيئات ذات الرطوبة العالية. تعمل النسخة المطلية بالفضة- على تحسين توصيل التيار عالي التردد-بشكل ملحوظ، مما يلبي احتياجات-تطبيقات تخزين الطاقة والاتصالات المتطورة. |
| ملحقات العزل والدعم |

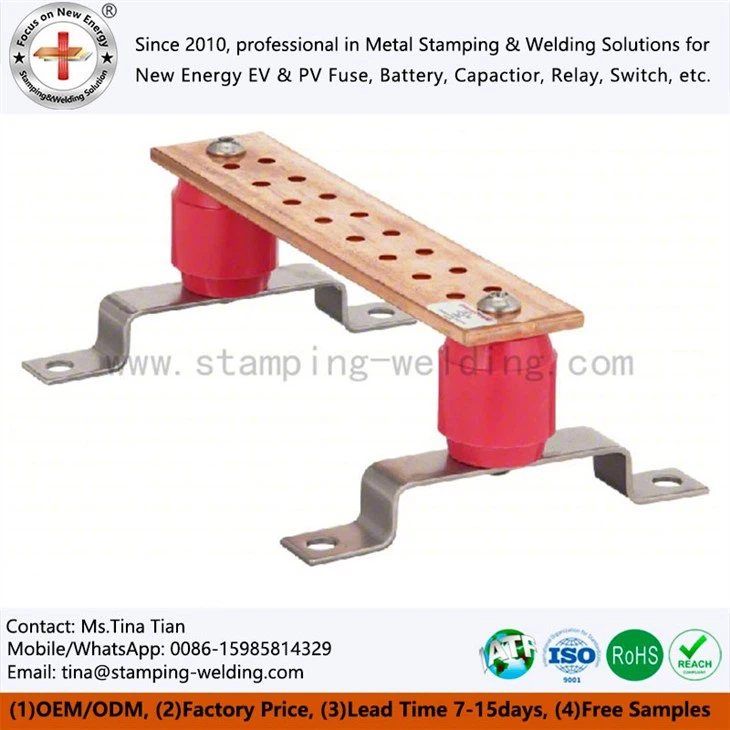

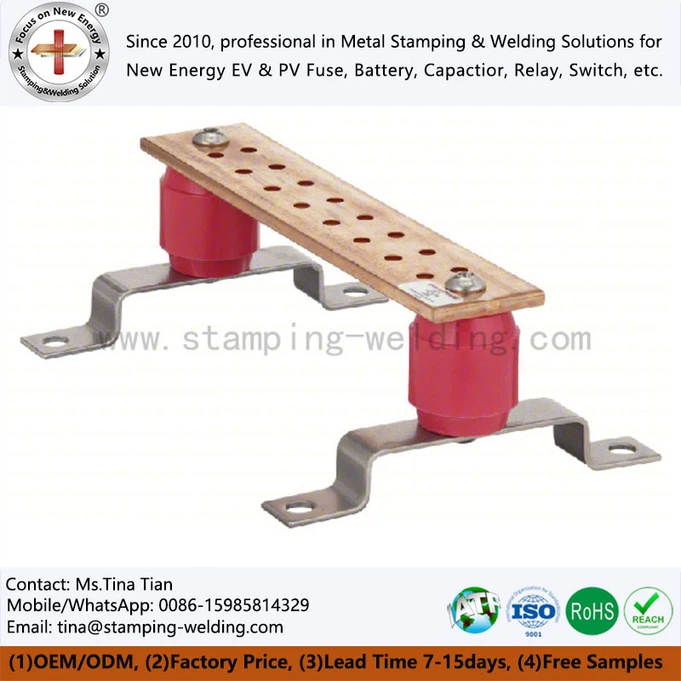

تشتمل الملحقات الاختيارية على أقواس عازلة، وملصقات تعريف، وكتل طرفية، وأغطية واقية. يتم تصنيع مكونات العزل من مواد -مقاومة للحرارة-عالية، ومثبطة للهب-من مادة PC أو النايلون، مما يضمن الاستقرار الهيكلي والعزل الآمن. يسهل تصميم التثبيت المعياري اتصال الجهاز والصيانة اللاحقة. |
المزايا المادية: تحسينات شاملة من الأداء الموصل إلى الحماية الدائمة
-نحاس عالي النقاء (T2)
الموصلية الكهربائية أكبر من أو تساوي 99.9% IACS
نقل تيار ممتاز وتبديد الحرارة
ليونة معالجة ممتازة ومقاومة الأكسدة
تكنولوجيا الطلاء المضاد للتآكل.-
سمك طلاء القصدير يصل إلى 5-10μm يمنع بشكل فعال أكسدة السطح وتغير اللون.
طلاء النيكل أو الفضة مناسب لدرجات الحرارة المرتفعة، ورذاذ الملح العالي، والبيئات الملوثة بشدة، مما يطيل عمر الخدمة.
توفر المعالجات السطحية المصقولة والمخملة مظهرًا سلسًا ومتساويًا، مما يسهل التوصيلات الكهربائية والصيانة.
الإمتثال للمتطلبات البيئية الدولية
تتوافق جميع المواد مع معايير RoHS وREACH، كما أنها خالية من الرصاص-والكادميوم-والهالوجين-.
يفي بلوائح فحص الاستيراد والتصدير للأسواق الأوروبية والأمريكية وجنوب شرق آسيا والشرق الأوسط.
مزايا التصميم: الموازنة بين السلامة وسهولة التركيب
تصميم وحدات وقابلة للتوسيع
تدعم أشرطة ناقل توزيع الطاقة توسيع العقد المتعددة-، مما يسهل إضافة نقاط تأريض إضافية على-الموقع.
يتوافق تصميم فتحة التركيب المعيارية مع هياكل الخزانة الكهربائية وقضبان التوصيل السائدة.
يمكن تحقيق القياس بسرعة باستخدام وصلات مثبتة بمسامير، أو أطراف مجعدة، أو جديلة نحاسية.
السلامة الهيكلية والاستقرار الحراري
يعمل تصميم المقطع العرضي الموحد- على تقليل كثافة التيار المحلي ويمنع تركيز الحرارة.
تم اختباره من أجل التدوير الحراري والاهتزاز الميكانيكي، وقد ثبت أنه يعمل دون ارتخاء أو كسور أثناء التشغيل على المدى الطويل-.
يمكن إضافة موصلات مرنة إلى طرفيالتأريض بسبار النحاسلامتصاص الضغوط الهيكلية الناتجة عن التمدد الحراري والانكماش.
وضع العلامات والإدارة البصرية
يتم توفير ملصقات مرقمة ومرمزة بالألوان - لمساعدة موظفي الصيانة على التمييز بين نقاط التأريض المختلفة.
يضمن النقش الاختياري بالليزر وضع علامات دائمة وواضحة. شريط النحاس الناقل المغطى مقاوم للتآكل.
